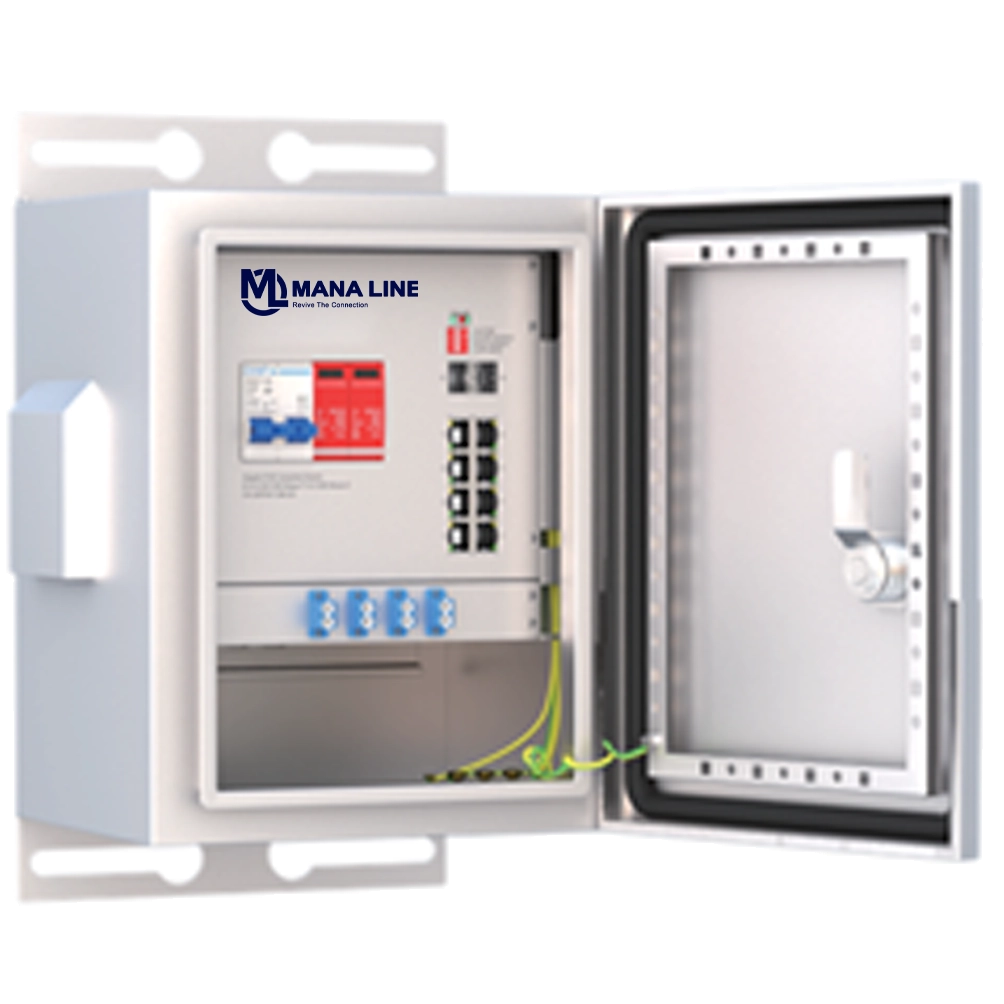

باکس ارتباطی محیط بیرونی مانالاین مدل ML-ITB55-2X8G-PM
باکس ارتباطی محیط بیرونی مانالاین مدل ML-ITB55-2X8G-PM با فناوری نوآورانه ارائه دهنده تجهیزات ارتباطی صنعتی بصورت یکپارچه می باشد این دستگاه با بهره گیری از سیستم کنترل برق و مدارهای وابسته درون یک باکس باعث بهبود در عملکرد تجهیزات ارتباطی و بالا رفتن طول عمر دستگاه ها با تعبیه سیستم تهویه هوا شده است.
از جمله ویژگی های این دستگاه می توان به موارد ذیل اشاره کرد:
• برقراری ارتباط بوسیله فیبرنوری یا کابل شبکه
• دارای سویچ صنعتی مدیریتی
• سیستم حفاظت در برابر صاعقه
• دارا بودن سیستم منبع تغذیه صنعتی
• دارا بودن 8 پورت شبکه (8*10/100/100 Base-T)POE
توضیحات تکمیلی
باکس ارتباطی محیط بیرونی مانالاین مدل ML-ITB55-2X8G-PM با فناوری نوآورانه ارائه دهنده تجهیزات ارتباطی صنعتی بصورت یکپارچه می باشد این دستگاه با بهره گیری از سیستم کنترل برق و مدارهای وابسته درون یک باکس باعث بهبود در عملکرد تجهیزات ارتباطی و بالا رفتن طول عمر دستگاه ها با تعبیه سیستم تهویه هوا شده است.
از جمله ویژگی های این دستگاه می توان به موارد ذیل اشاره کرد:
- برقراری ارتباط بوسیله فیبرنوری یا کابل شبکه
- دارای سویچ صنعتی مدیریتی
- سیستم حفاظت در برابر صاعقه
- دارا بودن سیستم منبع تغذیه صنعتی
- دارا بودن 8 پورت شبکه (8*10/100/100 Base-T)POE
در این این باکس محیط بیرونی از تجهیزات صنعتی با کیفیت عالی و مقاومت در برابر حرارت بالا/پایین و حفاظت در برابر صاعقه استفاده گردیده است که قابلیت اطمینان و ایمنی شبکه های صنعتی را افزایش می دهد.
این از نوع باکس می تواند در نیازهای استقرار حمل و نقل ریلی، شهر ایمن، حمل و نقل هوشمند، نظارت بر فضای باز و سایر محیط های سخت استفاده کرد.باکس ارتباطی محیط بیرونی با IP 55 و تجهیزات صنعتی به گونه ای طراحی گردیده است که بدون نیاز به تجهیزات جانبی دیگر و تنها با اتصال شبکه ارتباط فیبر نوری یا کابلی راه اندازی می گردد.
- برد سوئیچ PoE صنعتی
- برقراری ارتباط بوسیله فیبرنوری،
- محفظه باکس ضد آب با رعایت IP55
- دارای سویچ صنعتی مدیریتی
- دارای 2 پورت SFP گیگ (2*1000 Base-X)
- دارای 8 پورت شبکه POE (8*10/100/100 Base-T)
- مجهز به سیستم اتوماتیک گردش هوا (Auto Fans Cooling)
Provider Mode Ports
Fixed port | 2*1000 Base-X，8*10/100/1000 Base-T |
Power Adaptor | 300 W |
LED Indicators | PWR，OPT, NMC，ALM |
Switching Capacity | 36 G |
Packet Forwarding Rate | 26.78 Mpps |
Power Interface | AC Input |
Cable Type & Transmission Distance
Twisted-pair | 0-100m（CAT5e,CAT6） |
Monomode optical fiber | 20/40/60/80/100KM |
Multimode optical fiber | 550m |
Network Topology
Star topology | Support |
Bus topology | Support |
Tree Topology | Support |
Hybrid topology | Support |
Electrical Specifications
Input voltage | AC100-240V, 50/60Hz Output voltage: DC52V 5.77A |
Total Power consumption (POE) | < 246 W |
Voltage Alarm | Support |
PoE Support
PoE Protocol | 1-8 Ports |
Pin Assignment | 1,2,3,6 |
PoE Protocol | 802.3af，802.3at (15w/30w) |
Layer 2 Switching
Switching capacity | 36 G |
Packet forwarding rate | 26.78 Mpps |
MAC address table | 16 K |
Buffer | 12 M |
Forwarding delay | <10 us |
MDX/MIDX | Support |
Jumbo Frame | Support 10K Bytes |
Spanning Tree | Support |
Ring Protocol | Support |
Link Aggregation | Support |
Multicast | Support |
Port Mirroring | Support |
Storm Control | Support |
Interface Counters | Support |
QINQ | Support |
802.1X | Support |
MAC Authentication | Support |
Port Isolation | Support |
RMON | Support |
NTP Client | Support |
DHCP Client | Support |
DHCP snooping | Support |
Ping/tracert test | Support |
Dying gasp | Support |
DDM | Support |
Environment
Operating temperature | -40℃~+75℃ |
Storage temperature | -40℃~+85℃ |
Relative humidity | 5%~95% non-condensing |
Thermal methods | Auto Fans Cooling |
MTBF | 100,000 hours |
Mechanical Dimensions
Product size | 220X230X300mm |
Installation Method | Wall Mounting/Pole Mounting |
Material | 1.2 mm thick galvanized sheet |
Weight | N.G 7.25 kg; G.W: 8.25 kg |
Door Lock | Triangle lock |
Box door | Equip with built-in waterproof tape |
Base | Cable inlet diameter: 50 mm (with insect-proof nets) |
Fan | AC85-230V input. Temperature control automatic start/stop (auto starts at 40°C, auto stop at 45°C） |
Optical fiber tray | 4 SC fiber connector. 8 core fiber optical tray |
Air Breaker | Circuit breaker protection, overload protection, isolation function and thermal magnetic tripping characteristics C- type curve (5ln~10ln) |
Amphenol Connector | Conductor cross section 6mm2 Insulation material: PA66 |
Grounding Array | 5 arrays; 100 x 14 x 3 mm (L*W*D) |
EMC & Ingress Protection
IP Level | IP55 |
Surge protection of Power | IEC 61000-4-5 Level X (6KV/4KV）（8/20us) |
Surge protection of Ethernet port | IEC 61000-4-5 Level 4 (4KV/4KV）（10/700us) |
RS | IEC 61000-4-3 Level 3（10V/m） |
EFI | IEC 61000-4-4 Level 3（1V/2V） |
CS | IEC 61000-4-6 Level 3（10V/m） |
PFMF | IEC 61000-4-8 Level 4（30A/m） |
DIP | IEC 61000-4-11 Level 3（10V） |
ESD | IEC 61000-4-2 Level 4（8K/15K） |
AC220V SPD (Optional)
Rated operating voltage | AC220V |
Max. operating voltage | AC220V |
Max. discharge current | 40KA |
Limiting voltage | ≤1.8KV |
Authentication
Authentication | CCC, CE, FCC, RoHS |
